首頁 >> 使用指導如下展示拆卸TAURUS系列工具，并配以相應的圖片，為使用者更好的了解TAURUS系列工具(如下圖以TAURUS2為例，其他型號均相同)
• 斷開氣源

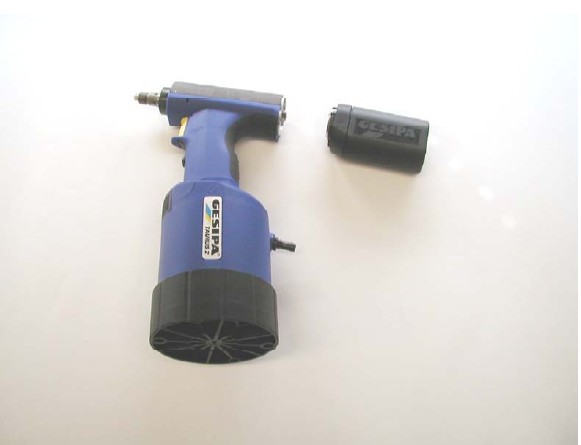

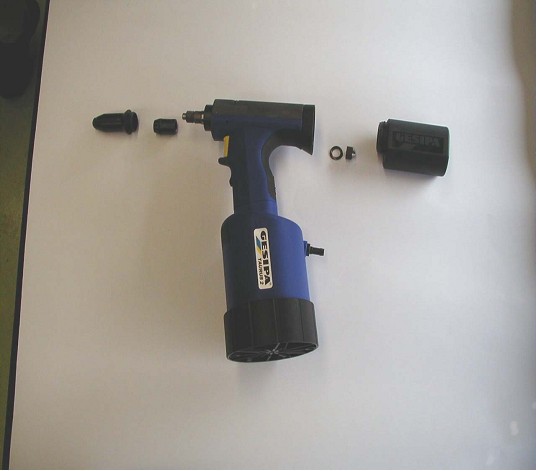

• 卸槍頭 (24)
• 卸爪片 (16)
• 卸廢芯軸回收箱 (103/104)
• 卸帶有彈簧墊圈（49）的氣壓管螺釘 (43a,43)
重新安裝剩下的芯軸回收箱 (103/104)
• 卸掉帶鎖（41）和彈簧（48）的適配器（42），僅使用剩下的廢芯軸回收箱。

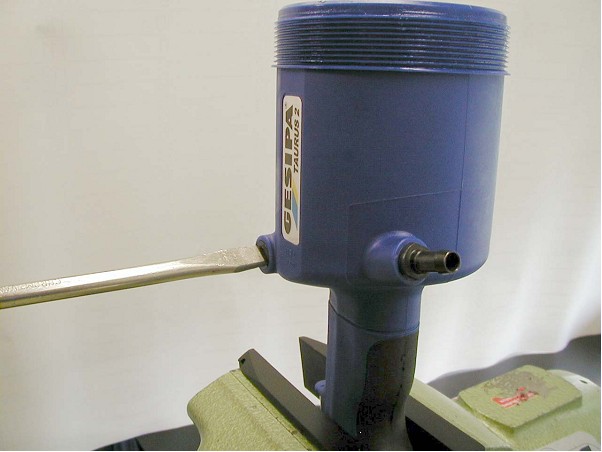

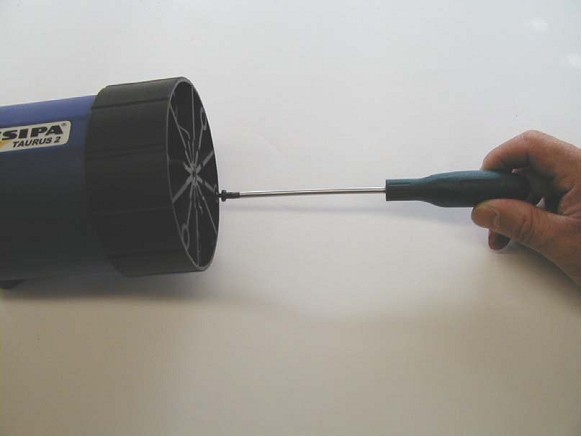

• 重要: 卸掉底部的螺釘。
• 小心安裝氣缸.

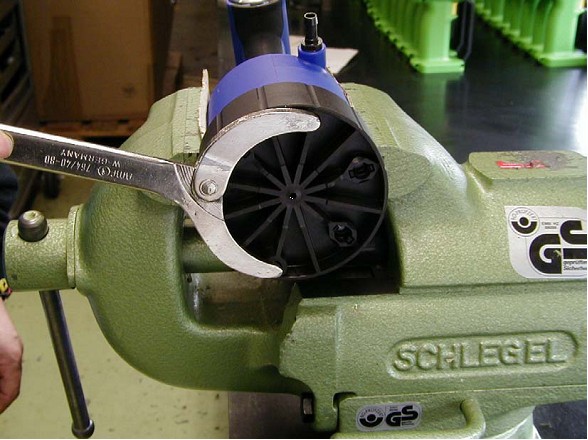

• 用扳手將底座 (76,77,78) 卸下
• 將工具放入鉗口（P/N 756 2007 ）

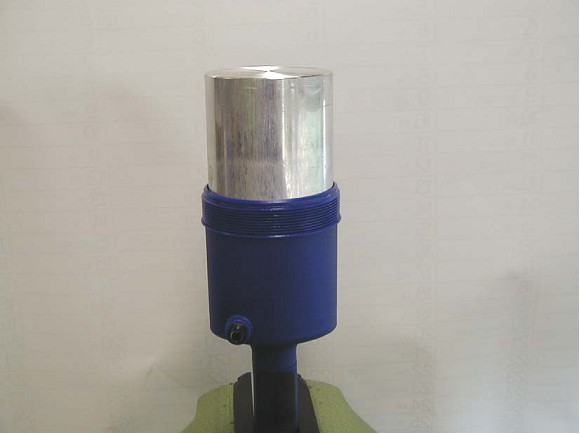

• 提取出鋁制缸套(69,70,71)

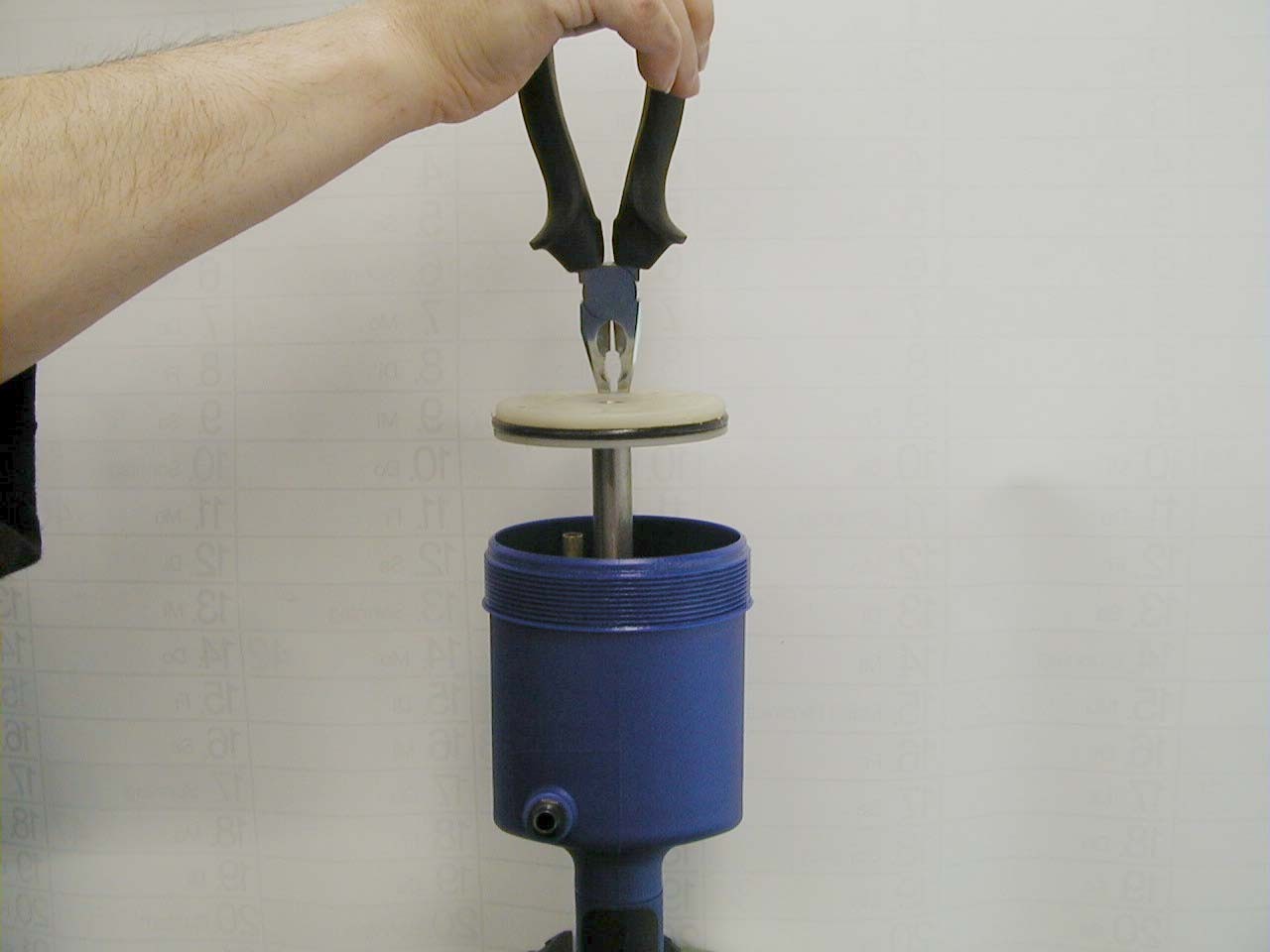

用鉗子夾取活塞 (72,73,74)

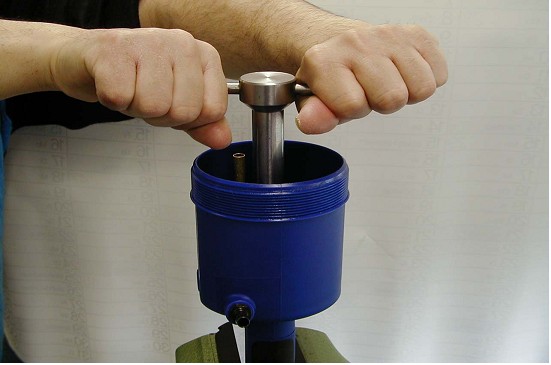

• 用特定的扳手 P/N: 756 2005 卸下鋁制螺母 (57)

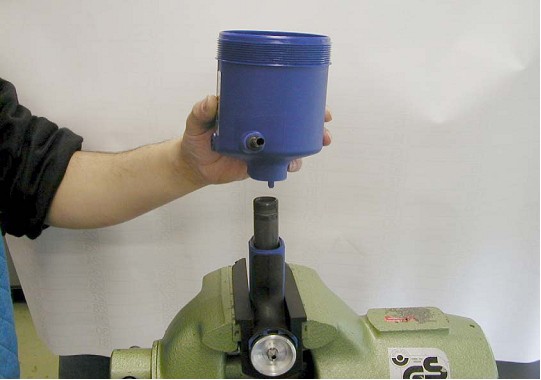

• 小心地把汽缸套主室(58,59,60)移去
• 千萬不能夠破壞O- Ring (56) !

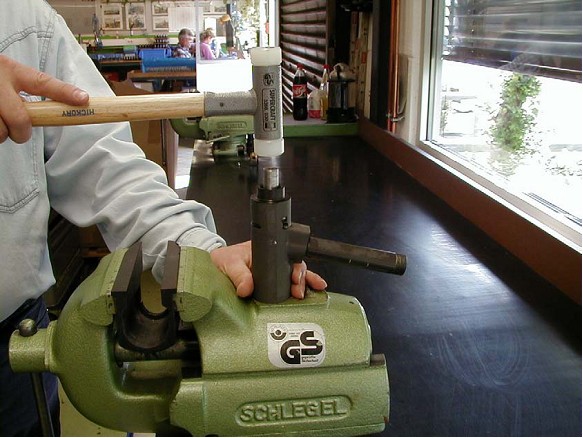

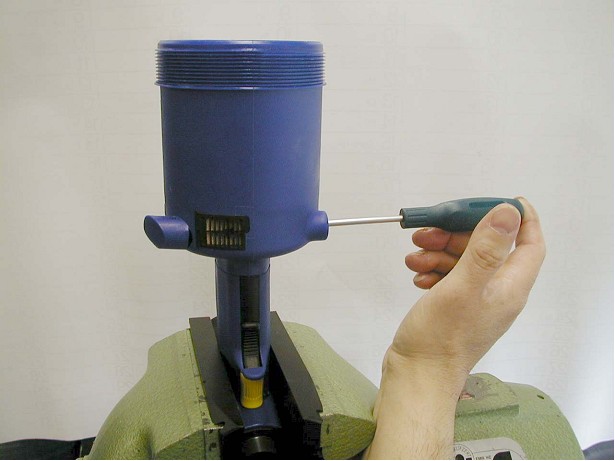

•用P/N 756 2006卸掉后面的螺銷(40)
• 移去槍頭

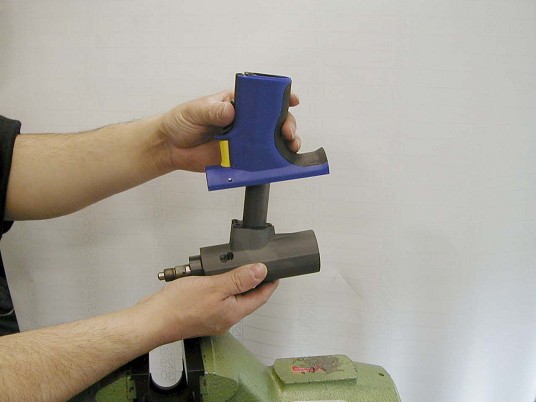

• 移去整個鉗位段

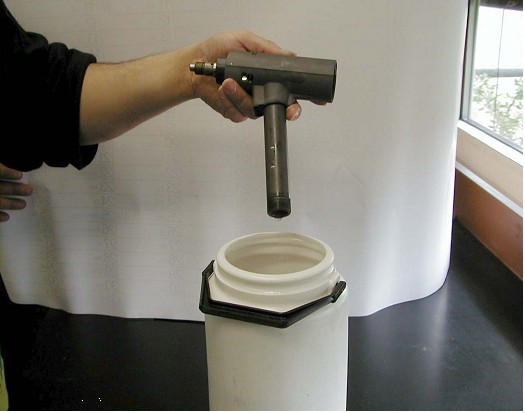

• 清空液壓缸，將其倒入一容器中
•取出牽引桿 (25)
• 從（25）中取出重置栓塞(36)
•用一個直徑為17mm的鋁制或塑料戳將密封環（32）取出。

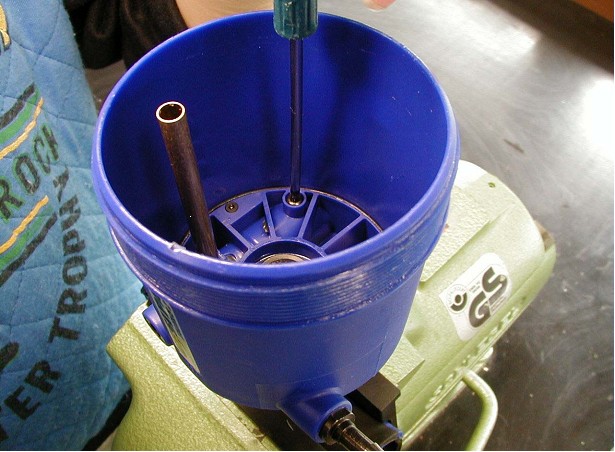

用T20起子卸除螺釘（75）
用起子把閥門（90）卸除
用工具將活塞（92）取下，96.97.98一并卸除
從氣缸內取下93.91

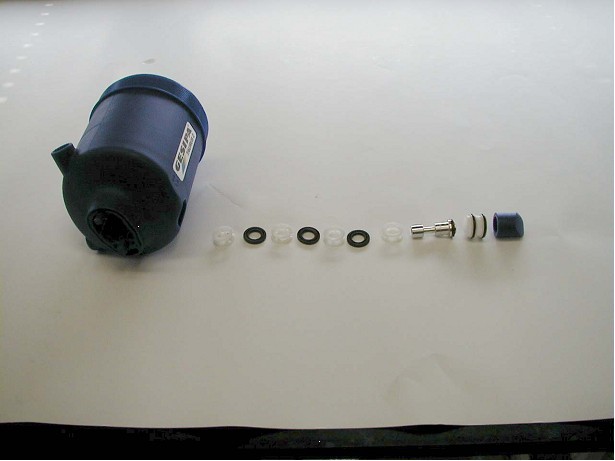

按照順序?qū)㈤y門控制的零件擺放開來
以上為TAURUS系列工具的內部所有構造。
